一、概述
本公司生產 35kV絕緣繩試驗支架是依據中華人民共和國國家發展改革委員會發布的中華人民共和國電力行業標準執行標準：DLT 1476-2015 《電力安全工器具預防性試驗規程》的要求基礎上研制而成，產品各項指標均符合國標要求。對大地采用高耐壓防水型絕緣桿作為支撐。試驗電級板采用進口高強耐高壓復合絕緣板材，此板材具有防潮、防火、高耐壓重復性好等特性。
二、產品說明
2.1 功能說明
1)測試支架采用電動驅動繞繩，轉速無級可調，操作方便。
2)采用腳踏開關，具有正反控制，節省人力。
3)絕緣繩輪盤具有自鎖功能，保證工作位置準確。
4)支架配有腳輪，便于移動。
2.2 使用條件
電源電壓：220V 50HZ
環境溫度：-10℃-40℃
環境濕度：≤90%RH，不結露、儀器不閃爍
海拔：≤1000m
2.3 技術指標
1.使用：非固定擺放使用，
2.海拔高度： 不小于2000m
3.環境溫度： 最高氣溫為＋40℃，最低氣溫為-25℃
4.最大風速： 不超過34 m/s（相當于風壓700Pa）
5.地震烈度8度
6.環境相對濕度(在25℃時) 小于90%
7.系統額定電壓:不限
8.規格:1500mmx800mm
9.極板:700mmx700mm
10.電極距離：500mm
11.最高耐壓值:110KV
12.遙控調節。
|
絕緣繩試驗項目和周期要求 |
|
執行標準： DLT 1476-2015 帶電作業工具、裝置和設備預防性試驗規程 |
|
項目 |
周期 |
要求 |
|
工頻耐壓試驗 |
半年 |
工頻耐壓（KV) |
試驗長度(mm） |
持續時間(min） |
|
100 |
500 |
5 |

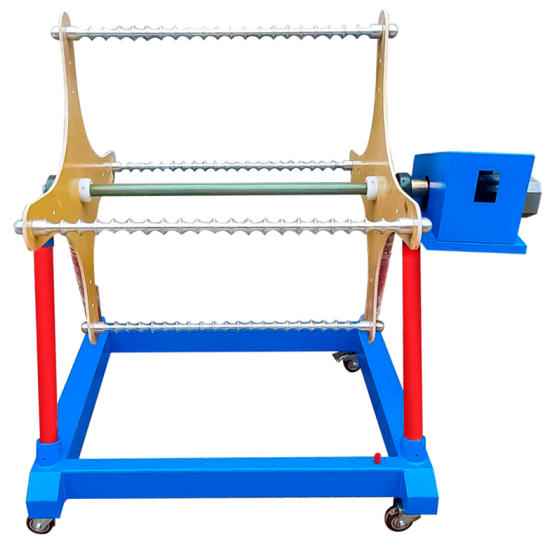

三、產品安裝及產品結構圖
四、操作指南
4.1 操作注意事項
1、裝置使用必須可靠接地。
2、由于試驗裝置上為兩端接高壓兩端接地，所以連接時盡量保持高壓連線平行于地面，地線盡量垂直于地。不占用高壓對地直線距離。
3、將絕緣繩纏繞完成后，請務必將電機連接線取下
4、本裝置大部份材料由絕緣材料制成，請注意平時放置場所環境。保證裝置干燥。若有受潮，請晾干后再進行試驗。
5、若長時間未使用，重新啟用時，請對裝置進行清潔，同時保證裝置未被受潮，方可投入使用。
4.2 操作方法：
(1) 將絕緣繩一端用自粘綁帶固定在裝置上鋁棒一端；
(2) 裝置安裝有腳踏開關，手拿絕緣繩，踩動腳踏開關轉動裝置，將絕緣繩沿著鋁棒的凹槽按順序纏繞在裝置鋁棒上；
(3) 將絕緣繩繞好后，將繩的另一端同樣用自粘綁帶固定在裝置上鋁棒上；
(4) 根據接線示意圖，將其中一組鋁棒對角接線端子接地，而另外一組鋁棒對角接線端子接升壓設備的高壓輸出端，然后取下電機連接線；
(5) 接好后試驗人員在安全距離內對絕緣繩升壓耐壓試驗，在規定的耐壓時間內，絕緣繩未出現擊穿、閃絡等現象，可以判定絕緣繩合格。如絕緣繩較長，可分段多次試驗。
五、保修條款
1. 本機保修期為一年。保修期內，除下列情況下，提供免費維修，保修期過后，提供有償服務。
2. 因受潮、浸泡、墜落、外力擠壓、沖擊等因素造成的電氣或機械損壞，不列入保修范圍之內。
3. 因擅自改變電氣連接導致的損壞，不列入保修范圍之內。
4. 其它因用戶違反本手冊的指導，或明顯使用不當造成的損壞，不列入保修范圍之內。
六、 運輸和貯存
1﹑運輸：本產品運輸時必須進行包裝，包裝箱可用紙箱或木箱，包裝箱內應墊有泡沫防震層。包裝好的產品，應能經公路、鐵路、航空運輸。運輸過程中不得置于露天車箱。倉庫應注意防雨、防塵、防機械損傷。
2﹑儲存：儀器平時不用時，應儲存在環境溫度-10℃～60℃，相對濕度不超過 85%，通風無腐蝕性氣體的室內。存儲時不應緊靠地面和墻壁。
3﹑防潮：在氣候潮濕的地區或潮濕的季節，一定要注意防潮。
4﹑防曝曬：儀器在室外使用時，盡可能避免或減少陽光的曝曬。
